Stroj za dizanje cijevi Komponenta čelične konstrukcije

Kao temeljna mehanička oprema podzemnog inženjeringa bez iskopa, dizajn i proizvodnja kućišta i glave rezača stroja za podizanje cijevi izravno su povezani s performansama i radnom učinkovitošću cijelog stroja. ​

Kućište stroja za podizanje cijevi izrađeno je od konstrukcijskih dijelova od ugljičnog čelika koji ima izvrsnu čvrstoću i stabilnost. Njegovo kućište obično je zavareno čeličnim pločama, a unutra je postavljen rešetkasti okvir. Čelični materijali uglavnom su zavareni na unutarnju površinu, što uvelike povećava stabilnost kućišta i onemogućuje njegovo deformiranje. Istodobno, nekoliko poprečnih armaturnih okvira raspoređeno je duž aksijalnog smjera, povezanih s kućištem ili rešetkastim okvirom, što učinkovito smanjuje moment savijanja srednjeg raspona i učinak deformacije tla na kućište tijekom izgradnje, osiguravajući siguran rad u složenim geološkim uvjetima. Osim toga, vanjski sloj otporan na pritisak općenito je izrađen od čeličnog materijala i premazan epoksidnom bojom protiv korozije. Unutarnja šupljina je sukcesivno opremljena slojem otpornim na visoke temperature (sastavljenim od metala kao što su volfram i molibden) i slojem otpornim na vlagu (uključujući prozračni pamučni sloj i sredstvo za sušenje), tako da kućište integrira karakteristike otpornosti na pritisak, otpornosti na koroziju, otpornosti na visoke temperature i otpornosti na vlagu te se prilagođava različitim teškim radnim okruženjima. ​

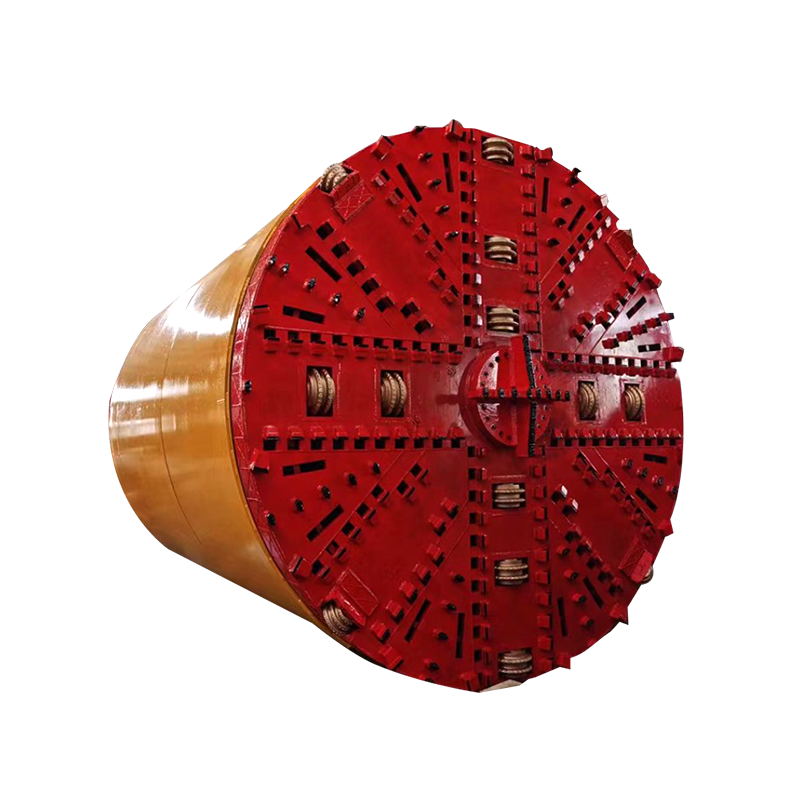

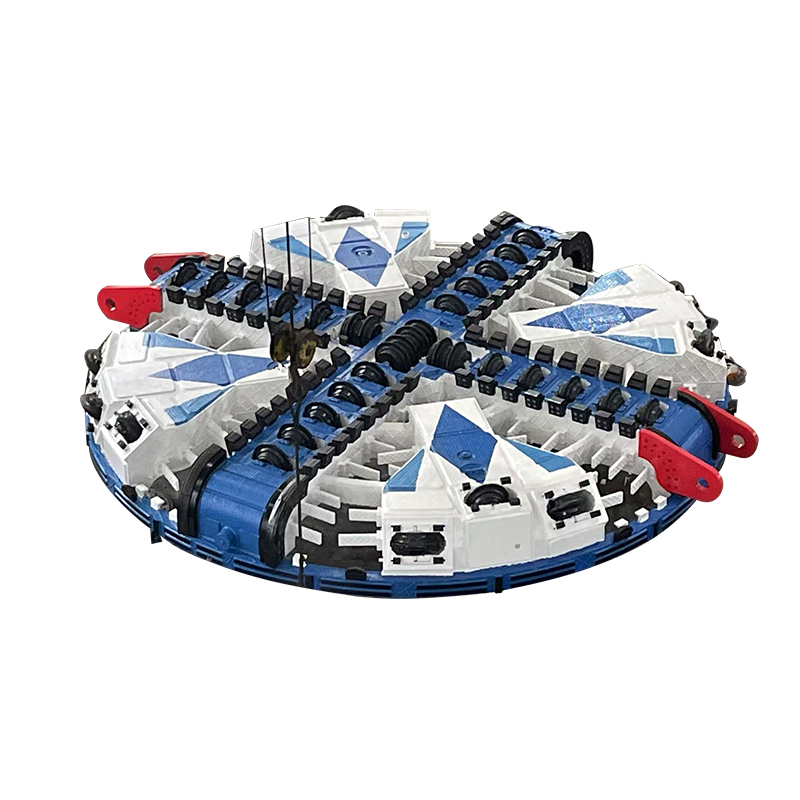

Glava za rezanje također koristi konstrukcijske dijelove od ugljičnog čelika i ključna je komponenta za stroj za podizanje cijevi za rezanje tla. Različite vrste diskova za rezanje strojeva za podizanje cijevi imaju različite dizajne. Uobičajeni su rezač s valjcima i diskovi za rezanje. Glava rezača je uglavnom cilindrična, od čega je polovica učvršćena u okretnoj ploči, a okretna ploča se može okretati u oklopu. Oštrica glave rezača pričvršćena je na pregradu i služi za rezanje zemlje. Uz pomoć uređaja kao što je ploča za pražnjenje zemlje, može učinkovito rezati i ispuštati zemlju. Kako bi se prilagodili različitim slojevima, snaga i strukturni dizajn diska za rezanje su različiti. Na primjer, disk za rezanje prikladan za slojeve stijena bit će opremljen velikom kutijom za smanjenje zakretnog momenta kako bi se poboljšala sposobnost lomljenja stijena. ​

Školjka i disk za rezanje međusobno surađuju. Omotač pruža stabilnu zaštitu za rad diska za rezanje i unutarnje opreme, a disk za rezanje razbija tlo na prednjem kraju kako bi otvorio put, što zajedno pomaže stroju za podizanje cijevi u obavljanju složenih inženjerskih zadataka kao što je podzemno polaganje cjevovoda.
